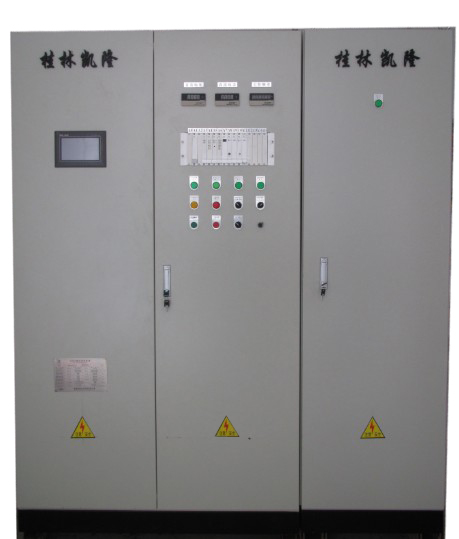

名稱：300KW數字型IGBT感應加熱電源

型號：KMPI300/380D20P

加熱對象：齒輪加熱

加熱性質：表面淬火

輸出功率：300KW

輸出頻率：4～20KHz

工作制：連續運行

高頻輸出電壓：Uh=800V

高頻輸出電流：Ih=375A

直流額定電壓：U_d=700V

直流額定電流：I_d=430A

工作頻率范圍：1~100kHz

電源轉換效率：≥95

電源工作制：額定功率下滿功率連續運行。

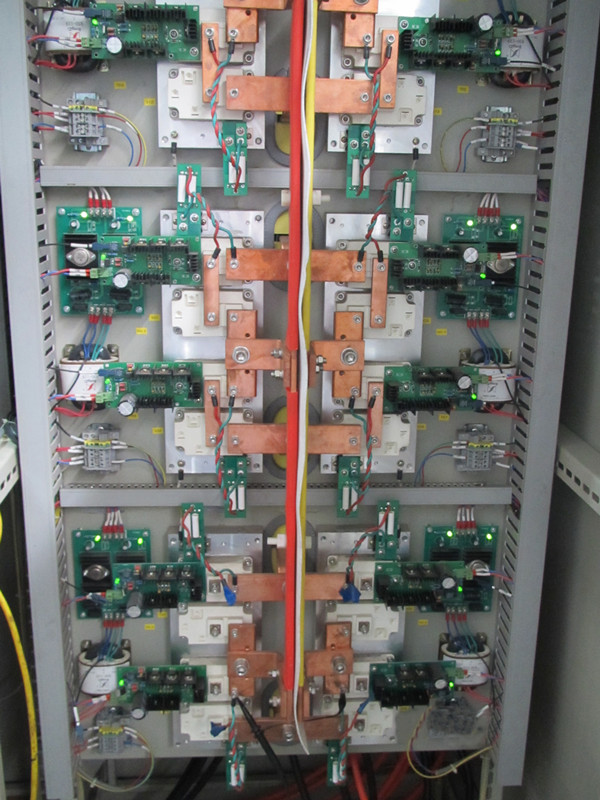

第三代數字型IGBT感應加熱電源主要組成部分：



1、進線采用電動空氣開關：電纜（或銅排）入口位于電源的頂部，進線電壓660VAC。柜內母



排采用T1紫銅排制做。通過低壓電動控制方式來合閘。減少拉合閘時的危險。控制系統通過降



壓變壓器將660VAC降到380VAC。這樣減少拉電源對電網的干擾。



2、主接觸器：主接觸器起到電源與整流器的隔離作用，在電源系統出現故障時，迅速將供電



電源和整流系統脫開，以免故障進一步擴大。



3、整流部分：整流部分將三相660V(50Hz)交流進線電壓轉換為直流電壓，電壓輸出由六路整



流脈沖來控制可控硅模塊的導通角來調節電壓大小，最高輸出直流電壓可調節到800V。整流部



分裝有快速熔斷器，在整流系統出現故障時能保護整流可控硅，同時可控硅也被用作電子開



關，當電路發生故障時能提供瞬間保護。整流脈沖變壓器采用特制模塊，安裝更換簡便。
